ATT的音場設定

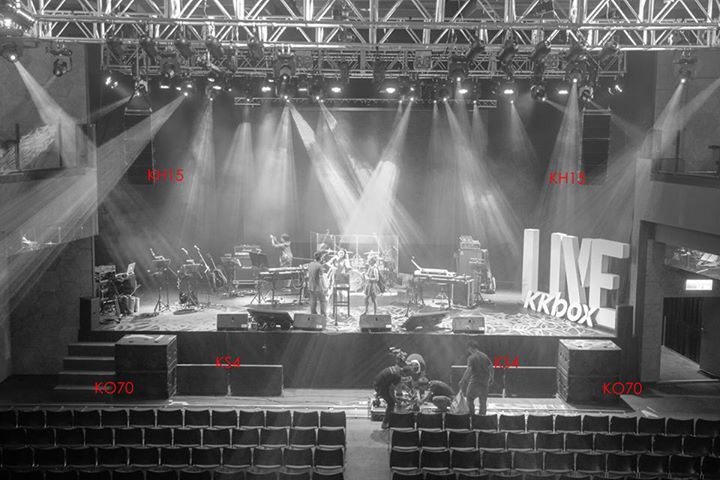

喇叭系統使用K-Array的Concert系列喇叭，共分為：

中高音KH15 x12支，每邊各6支

低音KS4 x4支，每邊各2支

超低音雙21“ KO70 x4支，每邊各2支

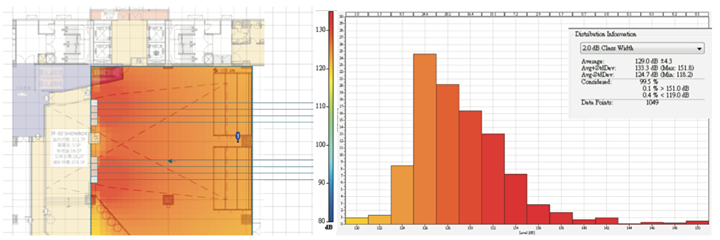

從下圖Ease的分析，能量全開的狀態下，場地的平均約音壓達到129dB，最大音壓處為151.8dB，最小音壓處為118.2dB。音壓涵蓋了99.5%的場地範圍。

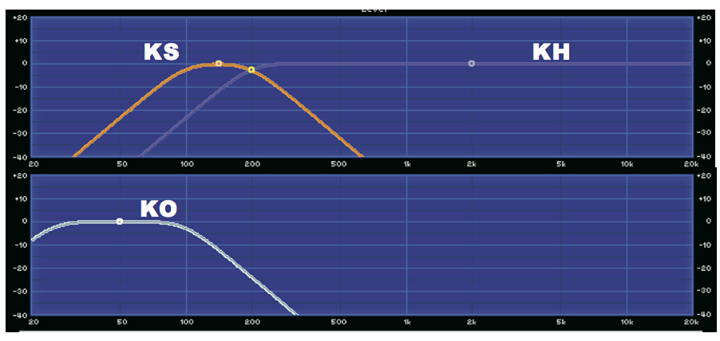

分頻點設定如下圖,KH/KS/KO間的Crossover頻點在200Hz與100Hz,使用KS4來增強系統中低頻,讓整個系統的聲音高中低頻均能有豐富的表現。

量測調校工具為Systune V1.34，透過電腦的詳細比對，以提供數據來進行聲音的調校。

由於場地有二樓的夾層，所以我們架設兩支量測mic，分別在兩個樓層，以便在頻譜與音壓的量測能夠同時得到兩邊的數據，調校上也能兼顧到兩邊的情形。

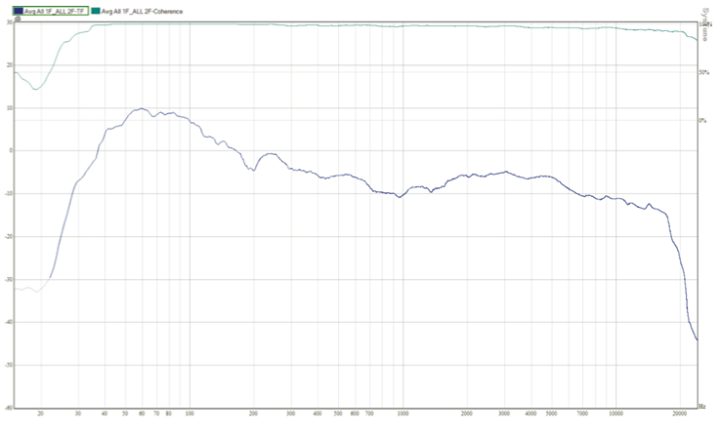

喇叭系統進行量測、調校後，再分別量測兩個樓層的頻譜差異曲線，並以Systune的Average功能，得出整個場地的均化頻譜差異曲線如下圖。保有喇叭系統原有的聲音特性。

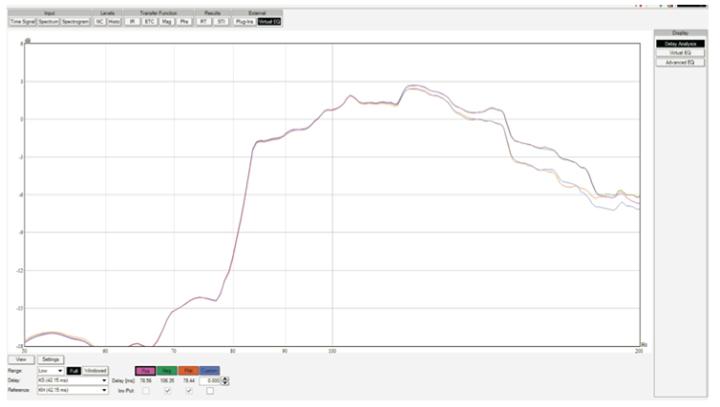

Systune的分頻點相位delay補償分析，如下圖得到三種建議的delay值，與補償後的喇叭系統輸出總和音壓預測圖。

最後在音壓量測與設定的部分，由於場地有很多的搖滾樂曲表演的機會，因此音壓設定上傾向於夠大的音壓與足夠的低頻動態表現。

使用的House Mixer為Yamaha DM2000，為避免過大的測試音壓造成現場人員的聽覺損傷，我們設定讓測試訊號到達Mixer的dBFS輸出表頭-18的位置來進行量測，亦即量測出來的音壓到系統上限還有18dB的Headroom可用。

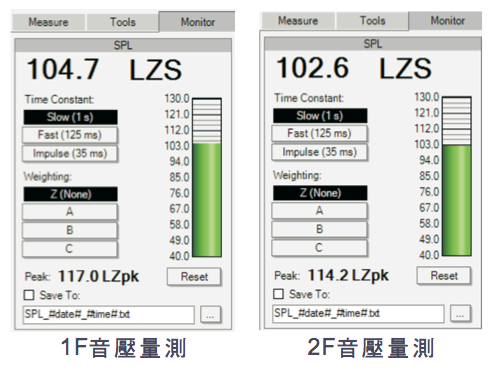

下圖是量測的結果,加上預留的Headroom,預設情形下這個場地的喇叭系統可以有120dB以上的最大音壓輸出,足以應付各種的演出需求。

這套KH/KS/KO合體的喇叭系統還有保留空間。如同Ease軟體的分析，場地的平均音壓可以達到129dB，而且這只計算了直射音，不含反射音。

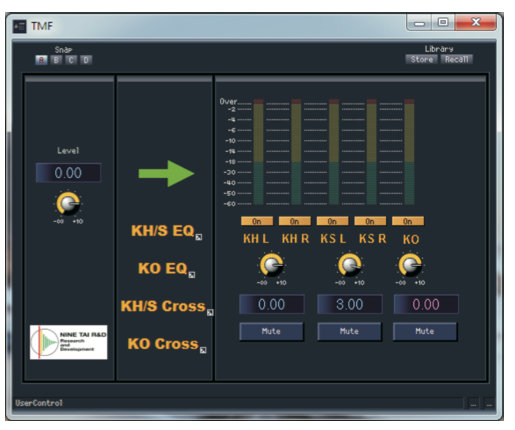

在處理器部分還有預留空間，下圖我們自製了一個的簡易控制面板，讓現場音控人員可以透過這個軟體面板，除了掌握喇叭系統的狀況，同時可以進行系統的能量分配或調校。

Humphrey T.
