2023/10/30
Editor software overview of Yamaha DM7

Yamaha DM7目前面臨供貨不足、全球搶貨的窘境,交期預估要到年底、或甚至明年,因此先從軟體端的Editor來一覽DM7的功能,並以筆者熟悉的PM等控台來做一個比對。




目前的系統韌體、Editor都已經來到V1.5,個人感覺功能上越發來得像Rivage PM的概念。

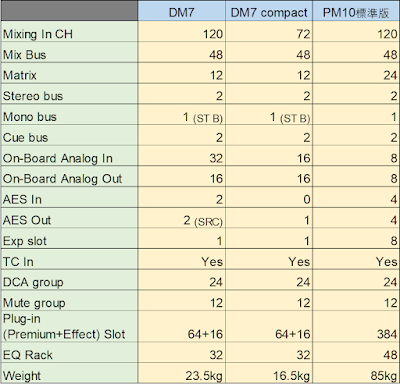

先預覽一下DM7的處理能力:

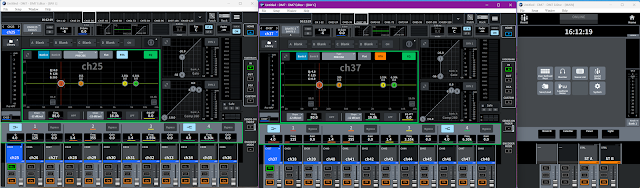

Editor開啟時會依所選擇的型號DM7或DM7C、而開啟數量不同的多個視窗,DM7會開啟2個Bay視窗與1個Main視窗,基本上就是配合硬體實際上的Bay配置。



這個概念與原本Rivage PM的Editor開啟的狀況類似,只是Rivage可以讓使用者選擇要開啟幾個視窗。DM7一次開啟多個視窗,以連線操控的觀點來說是很好,一次看到所有硬體上Bay的狀況,但如果是電腦上離線編排,就不見得方便了,除非你的電腦螢幕支援高解析度顯示,否則反而佔空間、要花時間拖曳、排列各視窗的位置,然後也無法單純關閉其中一個視窗。建議可以改採Rivage的選項方式。




一開始執行時,基本上與PM相同、DM7並無預設場景,因此會需要自行建立一個預設場景,以便回到啟始值設定。不同的是,DM7的patch有預設值,各In/Out通道預設是連接到背板的類比輸出入端子。



patch的設置有三種預覽/設定的顯示方式,除了如上的Grid端點方式,

還有表列方式,可方便進行CH到各路徑的設定,包括Direct Out、Insert等。




還有Universe總覽方式。從下面的總覽方式,可以得知預設patch,Input CH 1-32是配接到類比輸入端子、CH 33-96是Dante In、CH97-120為FX效果器的RTN CH。




Input CH內大致上與PM的功能類似,EQ、Dyn 1/2都具備A/B bank切換設定。Insert路徑支援1組、4個端點可以使用。



顯示螢幕的UI設計,感覺比較像Yamaha的TF系列、強調操控的便利性。把最常調整的EQ、Dyn功能置中,不過在螢幕上方紅框處,把整個CH的信號路徑用一個個的圖框標示出來,可以個別點進去到個別的參數區塊顯示去做細節調整。




與PM的螢幕UI設計、著重參數完整顯示、四平八穩的設計,風格上不同。




不像PM10螢幕下方配置兩排Encoder旋鈕,DM7僅一排Encoder,設計上要擔任Screen Encoder操控螢幕上的指定參數、以及Channel Encoder操控各CH的參數,由Encoder Mode的按鍵來切換這兩種控制模式。




DM7也具備Port to Port的patch功能,只是沒有專屬的patch頁面,但可以在Output Port的patch頁面,指定某個輸出端點,並選擇要對接的輸入點(好比Dante in 1)。




Send設定畫面與PM相同,具有Follow功能,可以如同下圖,讓pre fader的CH send,同樣能夠受控於DCA功能。




但DM同時也具備CL上的DCA mute target功能。




DM7使用類似CL上的Virtual Rack概念,來安插效果器/EQ。其上具有Premium Rack(用來安插較特殊的plug-in)、FX Rack(安插一般的效果器)、EQ Rack(安插8段式PEQ、GEQ等)三種設定位置。




Premium Rack有64個slot供安插,內建近20種各型式的plug-in,大部份都是從Rivage PM移植過來,包括像Portical 5033、5043、5045等,還有Dynamic EQ4等plug-in。


FX Rack可以安插16台各種效果器,EQ Rack則可以安插32台各式PEQ/GEQ。



DM7標配的Dante系統晶片具96kHz的144 x 144迴路,讓系統的擴充性相當充裕。



取材自DM3方便的功能,DM7也具備Channel Name的功能,方便以表單式介面進行CH的基本設置。




Scene場景的功能基本上類同於Rivage PM。場景一樣採主場景與子場景的方式表列。其他如Recall Safe、Focus的功能也都有。




場景內的Global Paste功能也與PM一樣具有Secne Group與Bank等快捷設定。




在V1.5後的韌體,DM7也加入了Control Panel的設定功能,讓使用者可以將控台的設定、加上控制面板的設定一次做完、上傳到硬體上。






DM7具有一個特殊的功能,叫做Split Mode,基本上把控台切割成兩台來用、同時執行兩種不同目的的混音,好比FOH+Monitor,或是現場+直播成音。




透過System功能鍵內的Unit Mode來進行Split mode的設定,使用者可以選擇Mix out在兩種混音需要的數量,其他的處理元素基本上是對半分割。




設定完成後,可以再進一步把原本控台的L、C兩個bay原本的連結切開,這樣兩個Bay各自12個推桿便可以獨立各控各的混音了。




如下圖,Bay L是負責Split A(可能是FOH)、Bay C是負責Split B(可能是Monitor)。




在多軌錄音方面,除了可以利用標配的Dante系統、連接到具Dante功能的電腦(DVS、Via、或使用Dante錄音卡)外,DM7背板類同DM3具有USB typeB端子,直接連接到電腦,即可提供18 x 18、 32bit/96kHz的多軌錄放音,還有與電腦DAW軟體的連動控制等功能。簡單的多軌錄放音,不使用Dante系統也能輕鬆執行。




其他的細節,就等實際上拿到DM7、再來好好研究一番了!





Humphrey T
