2019/02/23
Splay angle of Point-Source speakers

點音源喇叭的水平涵蓋通常有60、75、90、95°等幾種常見角度,在遇到較寬闊的場地時,我們也常會做橫向併接來增加喇叭在水平橫向的涵蓋區域。



水平併接喇叭須注意,喇叭的兩側外觀切角與真正的喇叭水平涵蓋角度是無關的,而且往往涵蓋角度大於外觀切角。所以如果直接以兩個喇叭的側邊靠攏併接,往往會在兩喇叭間產生共同涵蓋交集的區域(圖中灰色區),雖然交集區域能量會累加,但也相對因為時間差的關係、帶來Comb Filter的干擾、抵銷某些頻率能量。然而因為喇叭靠得很近、產生的時間差很小,往往影響的都是較高頻率的能量抵銷與涵蓋不均的問題。

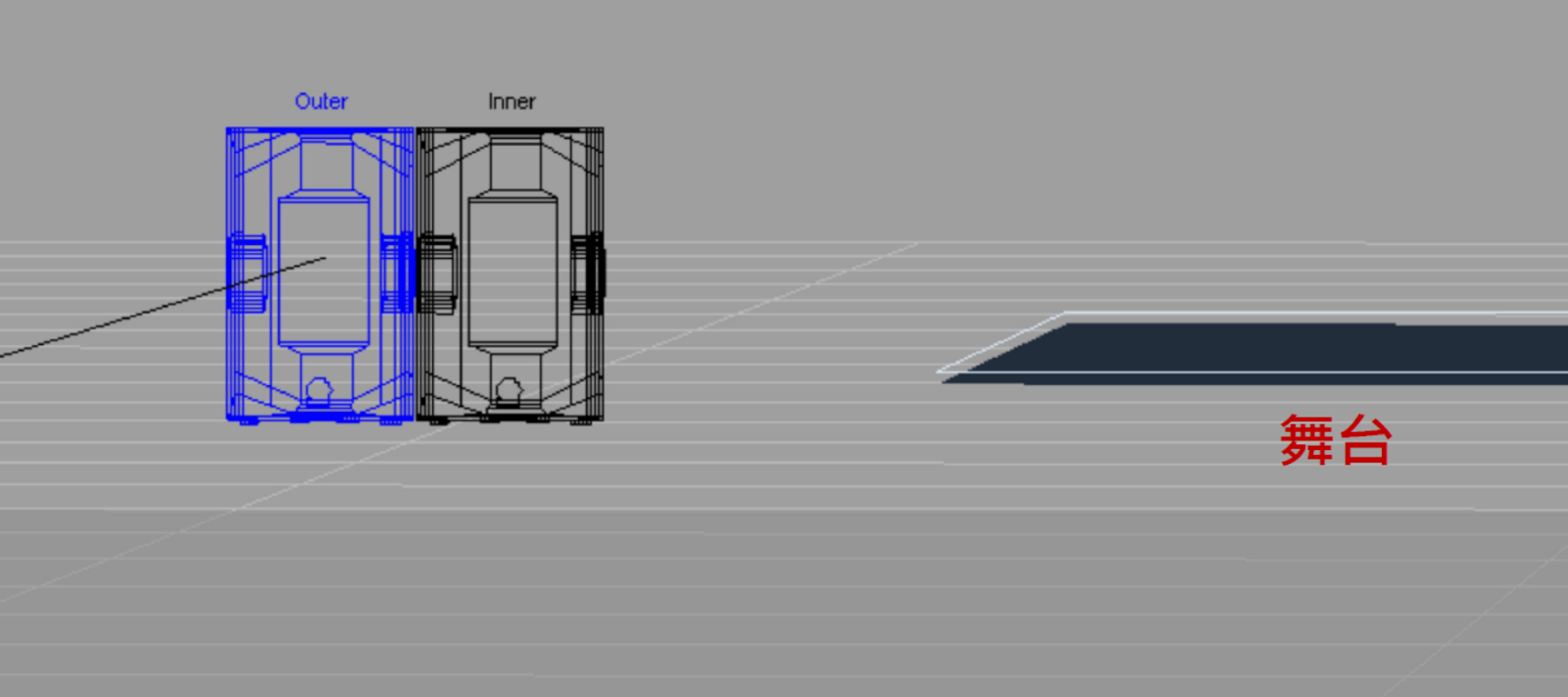

如果我們併接兩隻Yamaha DXR15喇叭在舞台兩側,如圖:



我們只開一支喇叭,用與人聲清晰度息息相關的2kHz、單頻率來分析音壓圖:

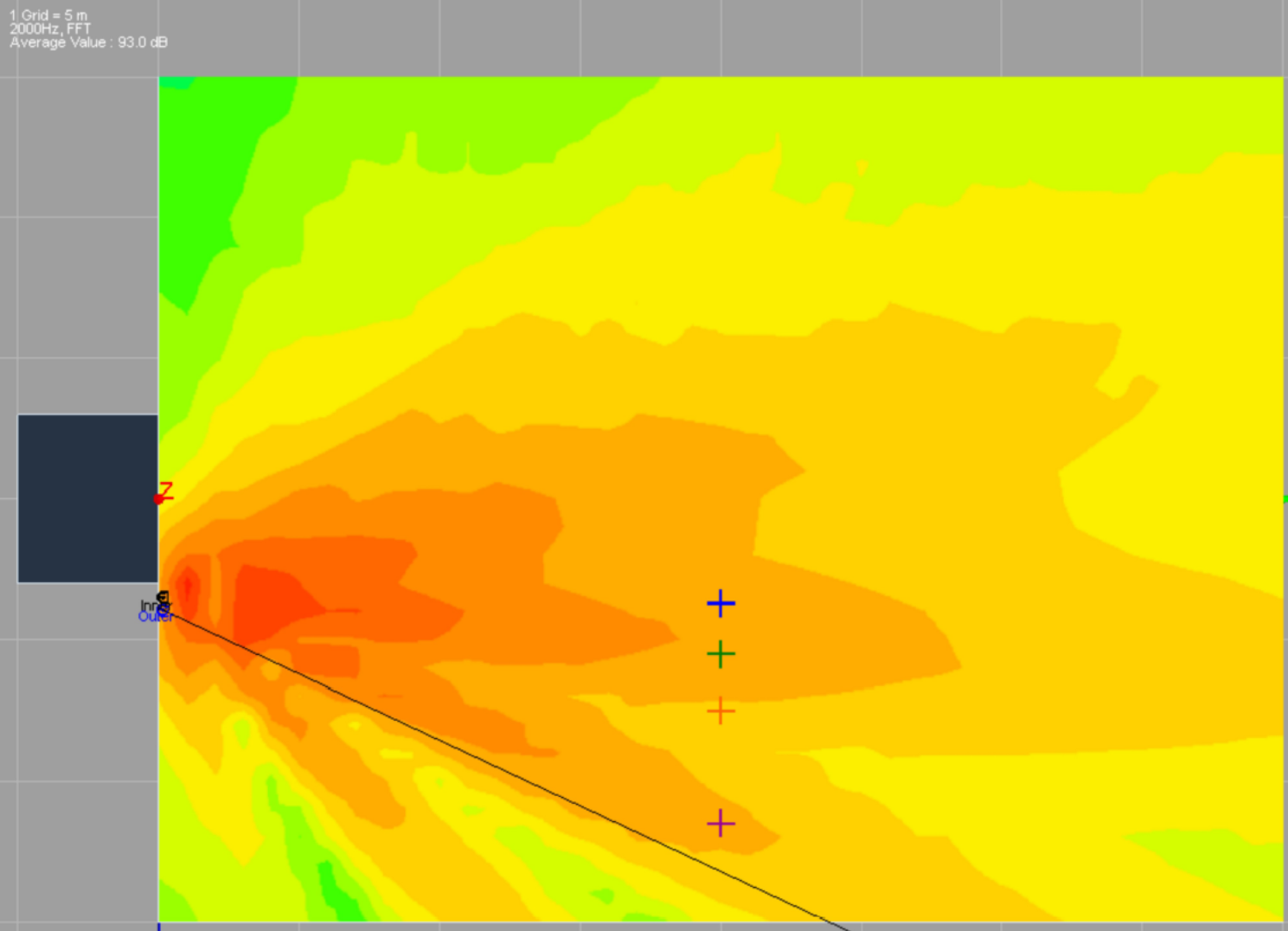

接著開兩支喇叭,便可以開始看到頻率能量上的干擾:

設定量測點在兩隻喇叭中間點(藍色十字標),分析頻率響應,對比單隻喇叭(紅色曲線),我們看到兩隻喇叭(藍色曲線)剛好呈現能量倍數累加的曲線,但往兩邊移動量測時,就會看到明顯的能量抵銷產生Power Alley。

從下面影片更可以清楚看出,在量測點(黑十字標)一開始在兩隻喇叭中間點,右側的頻率響應圖呈現理想的曲線,但當量測點一路往場地側邊移動時,頻率響應開始出現Comb Filter現象,而且可聽音範圍內的Notch抵銷點越來越多、且第一個Notch頻率出現在越來越低的頻點。

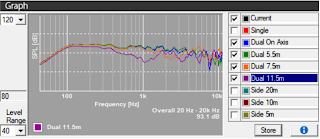

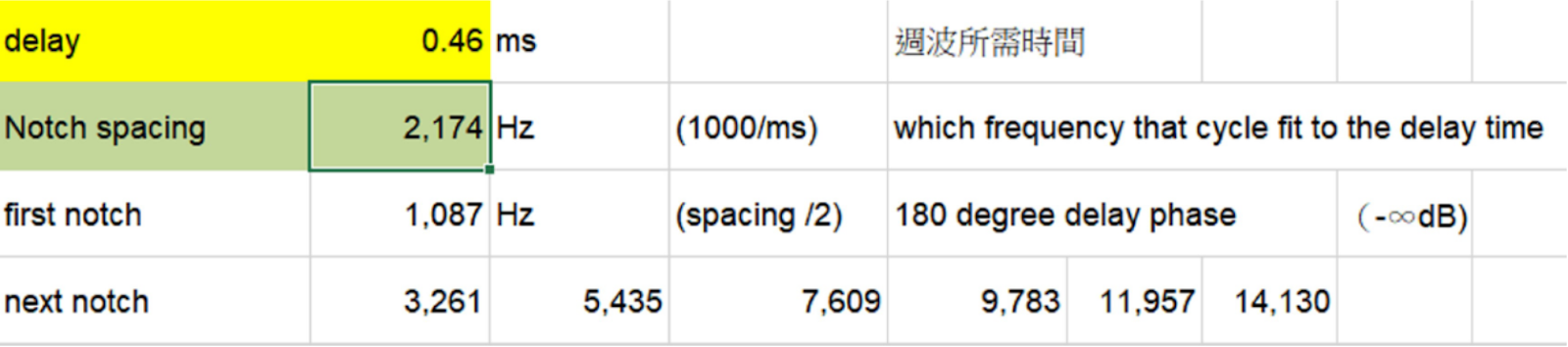

與完整能量累加的藍色曲線相比,往旁邊偏5.5米、7.5米、11.5米處量測,偏離越遠喇叭的時間差越大,每個量測點的第一個抵銷Notch出現在越來越低的頻率(綠色→ 橘色→ 此色),頻率響應圖出現的抵銷點也越來越多。11.5米處的時間差為0.46ms,第一個Notch在1.09kHz位置,10kHz前可以看到有5個Notch點。



為了避免Comb Filter,勢必讓交集區域減少,我們可以試著把外側的喇叭盡可能向外投射。最理想的想法當然是零交集,亦即所謂的Unity Splay,但以DXR15這種90°水平涵蓋的喇叭,除非兩隻喇叭成垂直併接,是不容易做到Unity Splay的。


我們折衷、試著讓外側喇叭向外60°投射、再進行分析。其音壓涵蓋圖如下:



外側喇叭向外60°投射後,交集區域僅剩下兩隻喇叭中間的淺綠色區域,再去分析原本幾個量測點的頻率響應,如下圖,可以發現原本嚴重的Comb Filter幾乎都消失,以音壓圖來判斷,我們增加外側喇叭希望涵蓋到的側區也都成功涵蓋了。



最重要的是,從兩張音壓圖的比對,可以看到,向外60°的場地內音壓涵蓋要平均的多。原本兩隻喇叭併接時,整個場地2kHz的平均音壓是93dB,改成向外60°時,平均音壓變成95dB,因為抵銷的能量幾乎完全被要回,整場平均音壓能量反而多了2dB,你跑音場模擬軟體就能體會,有時就算多一倍的喇叭數,整場平均音壓都不一定能多2dB。



將喇叭投射擴散開後,涵蓋區域變廣、變平均,相對地,要注意的就是能量外溢或是能量打在牆上反射的問題。



假定這個場地是個戶外搭帳篷起來的臨時活動用,主辦單位會擔心喇叭向外後,大量的能量會外溢到場外、造成環境噪音而受罰,這是在承接外場時常會遇到的現象。因此我們就要做進一步的分析與調整。



第一個調整重點是,喇叭間的理想夾角是多少?可以讓向外的喇叭投射能量盡可能沿著帳篷邊涵蓋側區、而不外溢。



這個我們可以用公式來計算理想角度。我們需要四個數據,SPa、SPb為兩個喇叭規範上的水平涵蓋角度,以DXR15來說是90°。另外InD是內側喇叭到預定涵蓋的觀眾區末端之距離,假定是40米。OtD是外側喇叭到側邊牆面的距離,假定是11米。



這樣我們可以套公式求出理想夾角,如下:

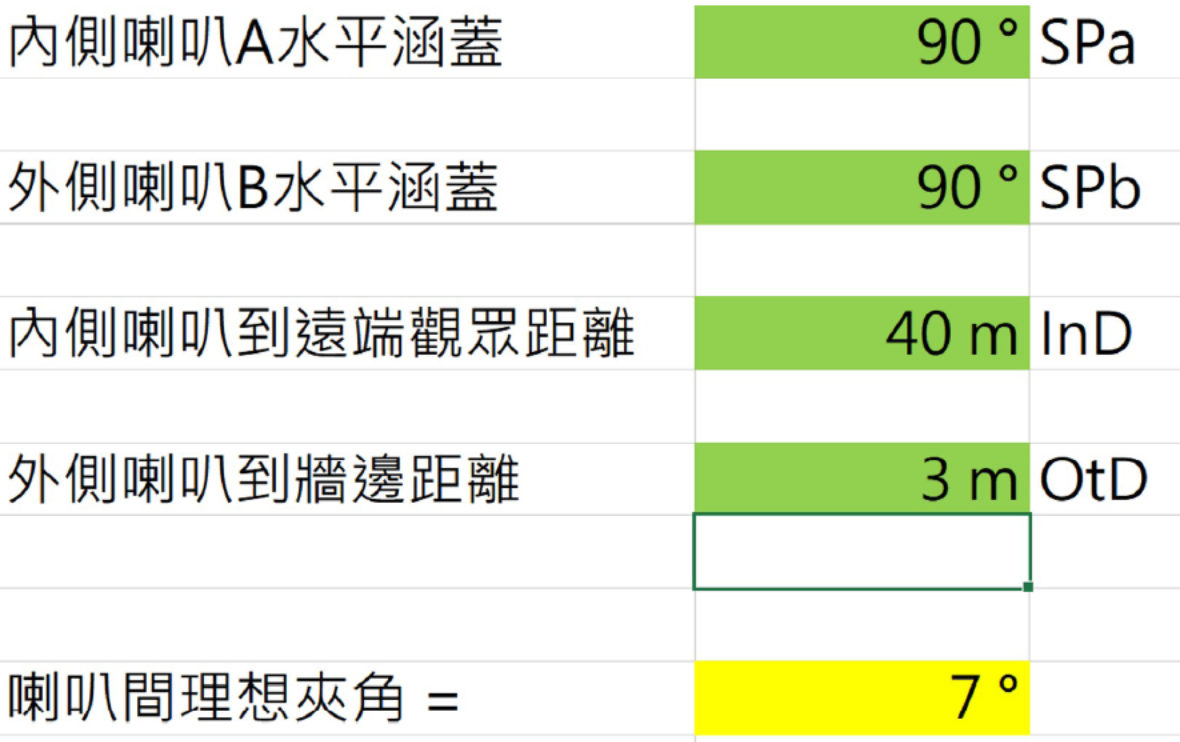

喇叭離牆邊距離越近、算出來的理想夾角就會越小,這樣才能讓外側喇叭的能量投射,盡可能貼著牆面向前、而非向外溢射。如下圖,當喇叭離牆邊(或是場地側邊)距離縮為3米時,理想夾角也會縮小為7°)。



用25°來向外投射,音壓圖如下:



能量會稍往中間靠攏,所以交集區變大,從下圖頻率響應分析可以看出抵銷點變多了,但由於交集區仍舊比一開始喇叭單純併接時來的小很多,所以2kHz的平均音壓仍維持在95dB,抵銷點的問題我們有方法可以來嘗試解決。



接著來比對一下側邊的能量變化。在左側牆邊設定四個量測點:側邊的5米、10米、20米,加上兩喇叭中間投射到觀眾區末端點。

向外60°的音壓為:



向外25°的音壓為:



兩種擺法,向外25°的方式除了20米側邊稍大0.2dB外,其餘側邊均較小,而且對於觀眾區末端的照顧而言,還比向外60°大了2.3dB。相對之下,修正向外角度可以擁有較少的側邊能量外溢、較多的末端能量投射,整體場地內的2kHz平均音壓仍可維持相同,雖然有較多的抵銷點出現,但這可以用下一個調整來修正。


下一個要調整的是外側喇叭的能量。我們可以讓外側喇叭Gain稍降,反正它離側邊近,適當的降低,除了再降低能量外溢,還可以讓喇叭音壓涵蓋更平均、而且同時改善抵銷的問題。

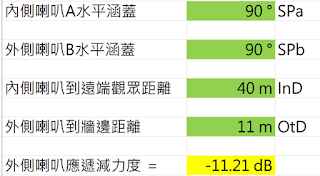

一樣用公式來計算,同樣地,外側喇叭越靠近側牆,需要衰減的能量越大。



我們這次用較寬的頻率帶來分析音壓能量的分佈變化,使用1kHz、3oct頻寬來繪製音壓圖,這樣做主要是因為以1kHz為中心頻率、3oct頻寬時,涵蓋354~2.8kHz範圍,幾乎涵蓋人聲(男聲、女聲)的整個基礎頻率範圍。


我們比較外側喇叭Gain調整前後音壓分佈與各點的音壓:


調整前



調整後



調整後雖然外側喇叭Gain降低11.2dB,但實際對場地的平均音壓僅減少1.7dB,重要的是音壓平均度從±5.6dB變成±4.7dB,而且場地末端與側邊四個量測點,最大、最小音壓誤差從3.9dB降低到2dB,不僅可以改善側邊外溢音壓,而且讓場地內平均度更好。



另外一個重點,那就是可以改善原本因為向外改25°、交集區變大導致的抵銷點增多問題。


我們知道Comb Filter的產生有兩個誘因,時間差、能量對等。當能量不對等時抵銷就會變得不明顯。
所以Gain調整後,我們回頭再以2kHz單頻率來分析抵銷的狀況,



從喇叭間中間軸線點、往旁邊偏5.5米、7.5米、11.5米處共四個量測點,可以看到原本向外25°所產生的抵銷現象,Gain調整後都獲得非常好的改善。


運用這個方式,我們可以求取點音源間理想的喇叭夾角與最外側喇叭的理想Gain調整方式,讓喇叭能夠涵蓋想要的區域、改善音壓平均度、降低場地外不需要的能量外溢、還同時改善了可能的能量抵銷現象,是一舉數得的作法。
