AVIOM A360在系統架構上 究竟改變了什麼地方?!

改變的可大了～～也是現在個人監聽系統中功能最強的應用能力,接下來就來介紹一下A360的網路系統吧。

A360加入現有的PRO 16網路架構

A360可以向下相容至舊有規格PRO 16的網路裡

不論你現在是使用任何方式（數位或類比）架構的PRO 16網路

只要將A360連接至A-16II Personal Mixer 或是 A-16R 即可

將A360模式撥桿切至PRO16 模式

同樣相容舊的16ch的模式使用

唯獨需注意因為A360無法串連到下一台個人監聽主機

所以不是把它擺在網路的最後一台 就是必須使用分配器

（ex: A-16D Pro A-Net Distributor）

如果想要發揮A360強大的個人化定義與36ch模式

你就必須建立一個A-Net PRO 16e的網路架構

在現有的器材下唯一的選擇就是

你必須添加至少一台或以上的AN-16/i v.2 Input Module在你的網路上

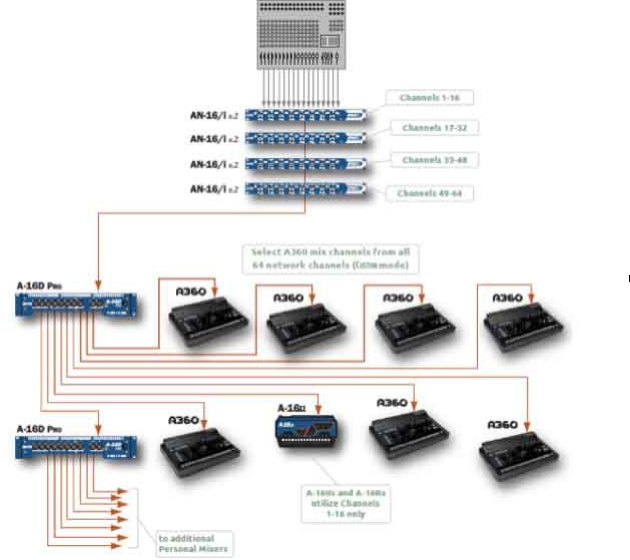

一台可以有16ch 範例圖片中可以看到32ch的接法

當你增加AN-16/i v.2 Input Module的數量 將其串接 你將可以得到最大64ch的系統

特別要注意

當你建立起A-Net PRO 16e的網路架構中 你一樣可以使用A-16II Personal Mixer

但是A-16II 只能使用到前16ch的內容

使用數位MIXER架構下就夠更方便了

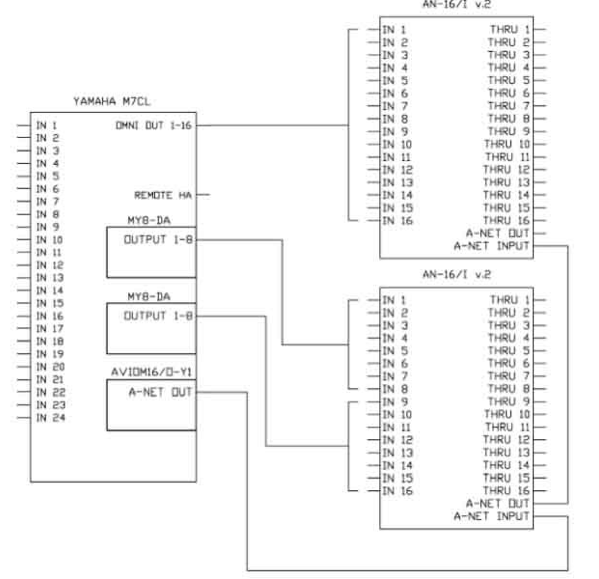

如圖中所示

假設你使用YAMAHA的數位MIXER(ex:M7CL) 你可以使用Aviom16/o-Y1 A-Net Card 當第一張輸出 然後串連到AN-16/i v.2 Input Module 在串到下一台

來獲得最多64ch的A-Net PRO 16e的網路架構

需注意事項：在這樣的串法下Aviom16/o-Y1 A-Net Card 只能使用一張 並且必須為第一張

問題又來了

對於數位MIXER的使用者來說 這樣子是不是太麻煩了？

先不論必須添購的周邊設備變多（除了足夠的AN-16/i v.2 Input Module外 還必須設法讓自己的數位mixer有足夠多的類比輸出 等於一隻牛要宰兩次刀阿！）

光說你將類比訊號輸入數位MIXER將數位訊號轉換成類比訊號輸出,在轉換成數位訊號給監聽的這件事（A-D-A-D）就是一件非常不合理的事了！

所以結論是數位MIXER的使用者不適合使用A360嗎？？

別急

先來看看未來的展望吧

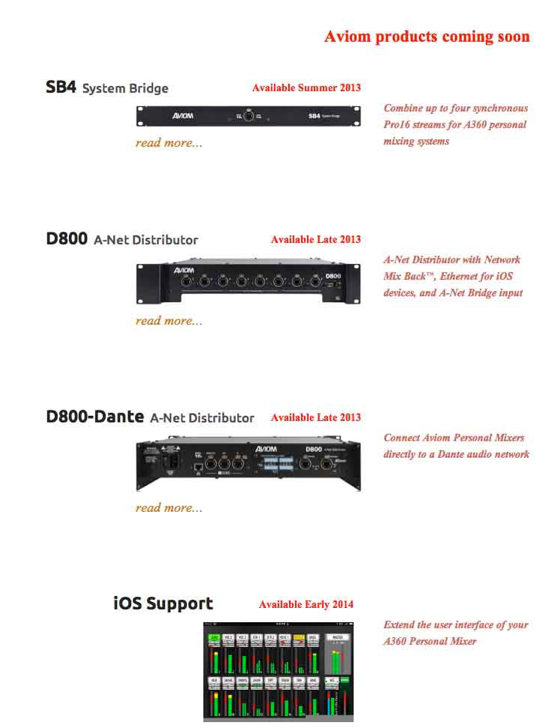

我們看到AVIOM即將推出的產品中有一個SB4 System Bridge的東西

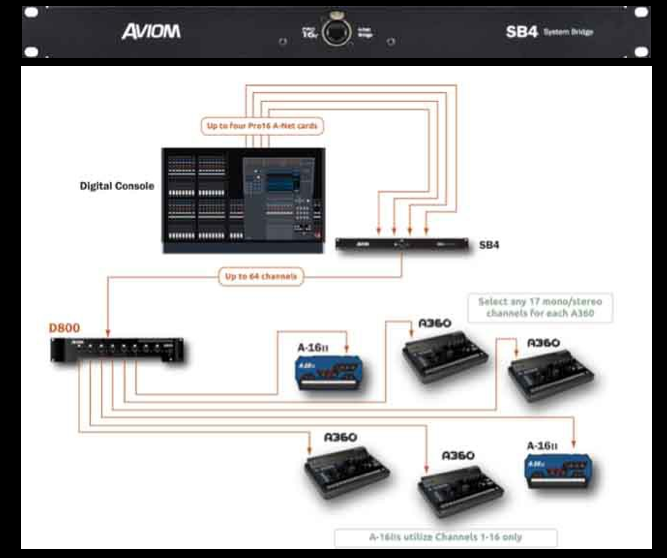

如圖示

你可以使用四張A-NET的數位MIXER卡（ex: Aviom16/o-Y1 A-Net Card ）

將這四張卡輸出到SB4 他可以整合為一條64ch的A-Net PRO 16e的網路架構

方便多了吧

另外我們還看到一個新面孔D800 A-Net Distributor

不就是分配器,為什麼要出新的呢？

除了現有的分配器功能外

還新增了

1. 可以簡化線路 利用同一條網路線 從A360回送訊號至分配器

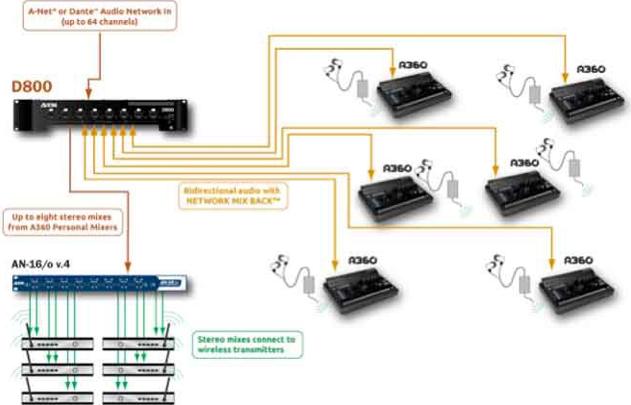

如圖示

搭配AN-16/o v.4 你可以用簡易線路設定輸出至IEM的主機

讓樂手可以自由操控他的IEM內容 在也不需要拉很長的線路或是將主機分散各處

2.支援ios設備的網路設備

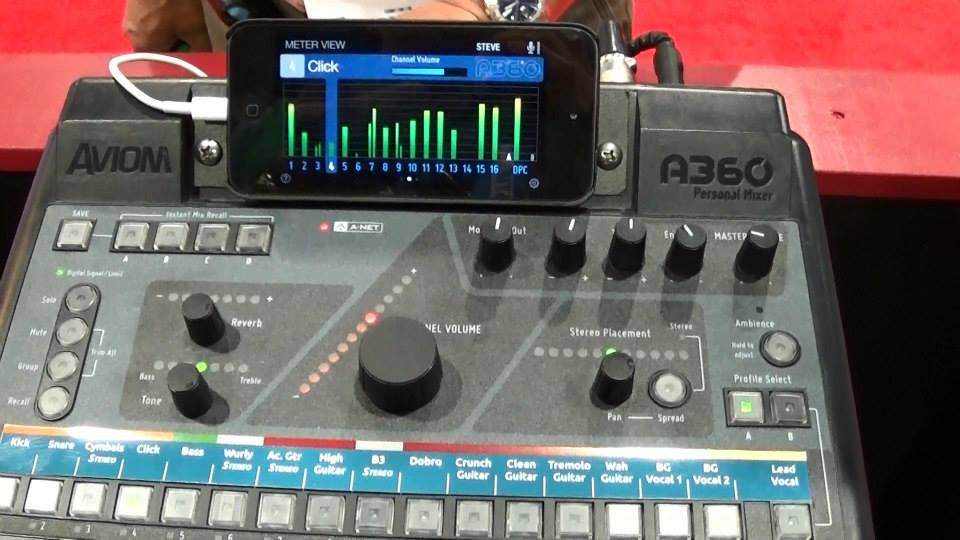

另外AVIOM預計2014年上架iso 的APP 將可以提供更清楚的資訊供A360使用者方便檢視

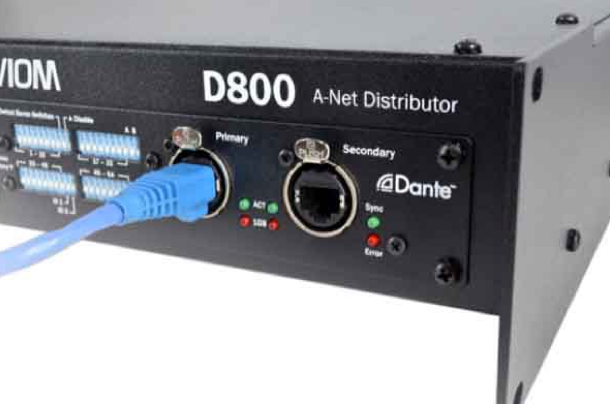

另外D-800也出了另一版D800-Dante A-Net Distributor支援Dante通訊協定

當你使用Dante通訊協定網路架構的數位控台時（ex: YAMAHACL Series MIXER）

透過D800-Dante A-Net Distributor將可以更方便簡單的架構你的AVIOM監聽系統啦！

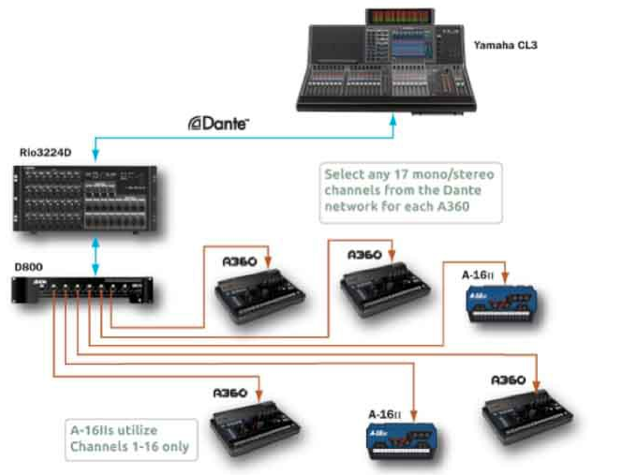

如圖示 當我們使用YAMAHA CL系列MIXER 或是Dante系統架構的MIXER只需要直接從RIO3224D連接到D800-Dante A-Net Distributor 完全相容Dante的通訊協定

將可以直接使用Dante網路中的64ch作為A360的來源

看完以上介紹 我想大家對AVIOM A360系統架構,應該也有一定的瞭解了,期待AVIOM即將上市的強大網路整合系統,不意外的AVIOM也和各家產牌一樣開始支援Dante網路協定架構,這趨勢將會是未來很大的系統整合,當然我們家的YAMAHA CL5和CL1數位MIXER已經準備好未來的趨勢相互應合了。^^

Nine Tai Audio   AJ Tsai
